Model Relational

1. Model Relational :
Dimana data serta hubungan antar data direpresentasikan oleh sejumlah tabel dan masing-masing tabel terdiri dari beberapa kolom yang namanya unique. Model ini berdasarkan notasi teori himpunan (set theory), yaitu relation.
Contoh :
clip_image001

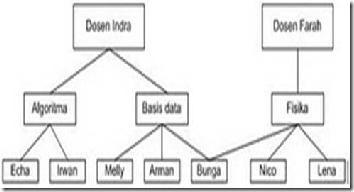

2. Model Jaringan :
Model dimana data dan hubungan antar data direpresentasikan dengan record dan links. Perbedaannya terletak pada susunan record dan linknya yaitu network model menyusun record-record dalam bentuk graph dan menyatakan hubungan cardinalitas 1:1, 1:M dan N:M
Contoh :
clip_image003

3. Model Hirarki
Dimana data serta hubungan antar data direpresentasikan dengan record dan link (pointer), dimana record-record tersebut disusun dalam bentuk tree (pohon), dan masing-masing node pada tree tersebut merupakan record/grup data elemen dan memiliki hubungan cardinalitas 1:1 dan 1:M
Contoh :
clip_image005

Diantara tiga model tersebut model Relasional adalah yang paling sering dipakai. Model Relasional merupakan model yang paling sederhana sehingga mudah digunakan dan dipahami oleh pengguna, serta merupakan model yang paling populer saat ini. Model ini menggunakan sekumpulan tabel berdimensi dua ( yang disebut relasi atau tabel ), dengan masing-masing relasi tersusun atas tupel atau baris dan atribut.Basis data relational adalah sekumpulan tabel-tabel yang memiliki hubungan relasi secara matematika dan logika. Hubungan relasi antar tabel pada umumnya berupa query, yakni tata aturan relasi yang sudah disusun berdasarkan desain dan teknik basis data tertentu yang digunakan. Query menjelaskan hubungan antar tabel secara matematika dan logika. Query terdiri dari operasi-operasi matematika dan logika yang diterapkan pada sekumpulan tabel.


1.2 KEUNTUNGAN DAN KERUGIAN MODEL ENTITY RELATIONSHIP


Keuntungan model data entity relationship :
Secara konseptual sangat sederhana
Gambaran secara visual
Alat bantu komunikasi lebih efektif
Terintegrasi dengan model basis data relasional
Kerugian model entity relationship :
Gambaran aturan-aturan terbatas
Gambaran relasi terbatas
Tidak ada bahasa untuk memanipulasi data
Kehilangan isi informasi

1.3 ISTILAH DALAM MODEL RELATIONAL

a) Relasi :
Relasi merupakan sebuah tabel yang terdiri dari beberapa kolom dan beberapa baris. Relasi menunjukkan adanya hubungan diantara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. Entitas merupakan individu yang mewakili sesuatu yang nyata dan dapat dibedakan dengan yang lainnya.

b) Atribut :
Atribut merupakan kolom pada sebuah relasi. Setiap entitas pasti memiliki aribut yang mendeskripsikan karakter dari entitas tersebut. Penentuan atau pemilihan atribut-atribut yang relevan bagi sebuah entitas merupakan hal penting dalam pembentukan model data.

c) Tuple :
Tuple merupakan baris pada sebuah relasi atau kumpulan elemen-elemen yang saling berkaitan menginformasikan tentang suatu entitas secara lengkap. Satu record mewakili satu data atau informasi tentang seseorang, misalnya : NPM, nama mahasiswa, alamat, kota, dll.

d) Domain :
Kumpulan nilai yang valid untuk satu atau lebih atribut

e) Derajat (degree) :
Jumlah atribut dalam sebuah relasi

f) Cardinality :
Jumlah tupel dalam sebuah relasi

1.4 RELATIONAL KEYS

a) Super key Satu atribut / kumpulan atribut yang secara unik mengidentifikasi sebuah tuple di dalam relasi Candidate key Suatu atribut atau satu set minimal atribut yang mengidentifikasikan secara unik suatu kejadian spesifik dari entitas. Atribut di dalam relasi yang biasanya mempunyai nilai unik. Satu set minimal dari atribut menyatakan secara tak langsung dimana kita tidak dapat membuang beberapa atribut dalam set tanpa merusak kepemilikan yang unik.

b) Primary key Merupakan satu atribut atau satu set minimal atribut yang tidak hanya mengidentifikasikan secara unik suatu kejadian spesifik, tapi juga dapat mewakili setiap kejadian dari suatu entitas. Candidate key yang dipilih untuk mengidentifikasikan tuple secara unik dalam relasi. Setiap kunci candidate key punya peluang menjadi primary key, tetapi sebaiknya dipilih satu saja yang dapat mewakili secara menyeluruh terhadap entitas yang ada.

c) Alternate key Merupakan candidate key yang tidak dipakai sebagai primary key atau Candidate key yang tidak dipilih sebagai primary key.

d) Foreign key (Kunci Tamu) Atribut dengan domain yang sama yang menjadi kunci utama pada sebuah relasi tetapi pada relasi lain atribut tersebut hanya sebagai atribut biasa. Kunci tamu ditempatkan pada entitas anak dan sama dengan primary key induk direlasikan.

1.4 RELASINAL INTEGRITY RULES

a)  Batasan - Batasan Integritas ( Integrity Constraints)

Pada Batasan" suatu Relasi Ditetapkan ketika schema didefinisikan dan dicek ketika relasi-relasi dimodifikasi atau dimanipulasi seperti penambahan , pengubahan , penghapusan dan pencarian / menampilkan data.

b) Aturan Integritas Relational
Null : Merupakkan Nilai suatu atribut yang tidak diketahui dan tidak cocok untuk baris (tuple) tersebut.
Entity Integrity : yaitu tidak ada satu komponen primary key yang bernilai null.
Referential Integrity : adalah garis yang menghubungkan antara satu tabel dengan tabel lain.

1.5 BAHASA PADA MODEL DATA RELASIONAL


Menggunakan bahasa query pernyataan yang diajukan untuk mengambil informasi terbagi 2, yaitu:

1.) Bahasa Formal :
Bahasa query yang diterjemahkan dengan menggunakan symbol-simbol matematis.
Contohnya: Aljabar Relasional dan Kalkulus Relasional.

a. Aljabar Relasional
Bahasa query procedural, pemakai menspesifikasikan data apa yang dibutuhkan dan bagaimana untuk mendapatkannya.

b. Kalkulus Relasional
Bahas query non-prosedural, pemakai menspesifikasikan data apa yang dibutuhkan tanpa menspesifikasikan bagaimana untuk menapatkannya. Terbagi 2:
1. Kalkulus Relasional Tupel
2. Kalkulus Relasional Domain

2.) Bahasa Komersial
Bahasa query yang dirancang sendiri oleh programmer menjadi suatu program aplikasi agar pemakai lebih mudah menggunakannya (user friendly).
Contohnya:
a. QUEL
Berbasis pada bahasa kalkulus relational
b. QBE
Berbasis pada bahasa kalkulus relational
c. SQL
Berbasis pada bahasa kalkulus relational dan aljabar relational

SUmber :ekochayoo84.blogspot.co.id
