Praktikum Pecobaan VLAN Dengan Switch

Alat dan Bahan :

1 buah Komputer
Cisco Packet Tracer

DASAR TEORI :

Pemanfaatan teknologi jaringan komputer sebagai media komunikasi data hingga saat ini semakin meningkat. Kebutuhan atas penggunaan bersama resources yang ada dalam jaringan baik software maupun hardware telah mengakibatkan timbulnya berbagai pengembangan teknologi jaringan itu sendiri. Seiring dengan semakin tingginya tingkat kebutuhan dan semakin banyaknya pengguna jaringan yang menginginkan suatu bentuk jaringan yang dapat memberikan hasil maksimal baik dari segi efisiensi maupun peningkatan keamanan jaringan itu sendiri.

Berlandaskan pada keinginan-keinginan tersebut, maka upaya-upaya penyempurnaan terus dilakukan oleh berbagai pihak. Dengan memanfaatkan berbagai tekhnik khususnya teknik subnetting dan penggunaan hardware yang lebih baik (antara lain switch) maka muncullah konsep Virtual Local Area Network (VLAN) yang diharapkan dapat memberikan hasil yang lebih baik dibanding Local area Network (LAN).

PENGERTIAN

VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN, hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen,tanpa bergantung pada lokasi workstation

BAGAIMANA VLAN BEKERJA

VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC addresses dsb. Semua informasi yang mengandung penandaan/pengalamatan suatu vlan (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN. Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa di atur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama.

Switch akan menentukan kemana data-data akan diteruskan dan sebagainya atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.

Praktikum 1

Pada Cisco Packet Tracer,buatlah jaringan menggunakan 2 buah PC dan 1 buah Switch.Lalu,hubungkan semua PC dengan switch menggunakan kabel copper straight dan setting IP PC seperti berikut ini.

Kesimpulan:

Pada saat tes ping menggunakan CMD,hasilnya berhasil dan tidak ada masalah

Praktikum 2

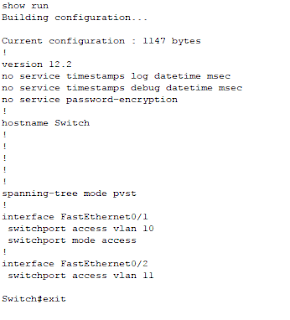

Setelah membangun jaringan diatas maka selanjutnya membangun Vlan yang dikonfigurasi pada switch

1.Beri Penamaan

Dalam hal ini akan dibuat 2 buah vlan yaitu Smkn13A dan Smkn13B yang akan diberikan subnet berbeda-beda.Ketikan perintah berikut di panel CLI pada switch.

Switch>en

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name Smkn13A

Switch(config-vlan)#exit

Switch(config)#vlan 11

Switch(config-vlan)#name Smkn13B

Switch(config-vlan)#exit

Switch(config)#
